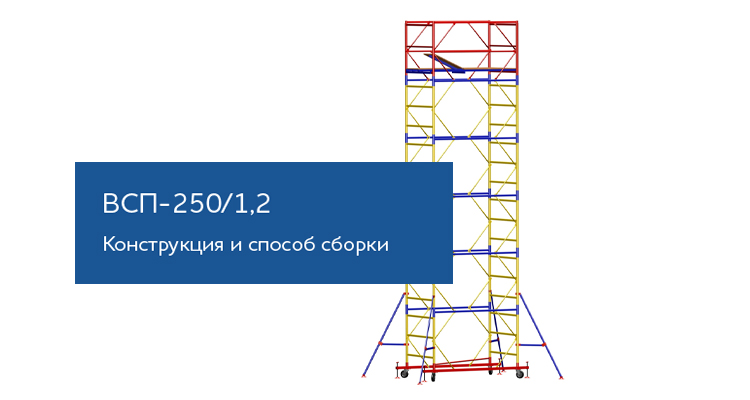

Передвижная сборно-разборная строительная вышка
.jpg)
Характеристики
— Максимальная высота вышки 18,7 м.
— Максимальная высота раб. площадки 17,6 м
— Размеры рабочей площадки 1,2 х 2 м
— Шаг секции 1,2 м.
— Число настилов 2 шт.
— Нормативная поверхностная нагрузка 250 кг
— Вес базового блока 71 кг
— Вес секции 20 кг.
Назначение изделия
Вышка строительная сборно-разборная ВСП-250/1,2 (далее – вышка), предназначена для производства монтажных, ремонтных и отделочных работ, как снаружи, так и внутри строений и размещения рабочих и материалов непосредственно в зоне работ.
Устройство и принцип работы
Передвижная вышка представляет собой пространственную конструкцию башенного типа из плоских лестниц, имеющих три ступени. Параллельные лестницы устанавливаются в патрубки гантелей и образуют секцию. Для обеспечения жесткости самой конструкции секции соединяются между собой стяжками, которые крепятся на замках лестниц и гантелей. Нижние секции устанавливаются на две базы, которые соединены между собой объемной диагональю.
Базы имеют четыре винтовые опоры и четыре колеса. Колеса служат для передвижения вышки. Винтовые опоры компенсируют неровности опорной поверхности. Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.
Вышка имеет комплект настилов, который состоит из двух типов — сплошного и с люком. Для обеспечения устойчивости вышка снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.
Последовательность сборки

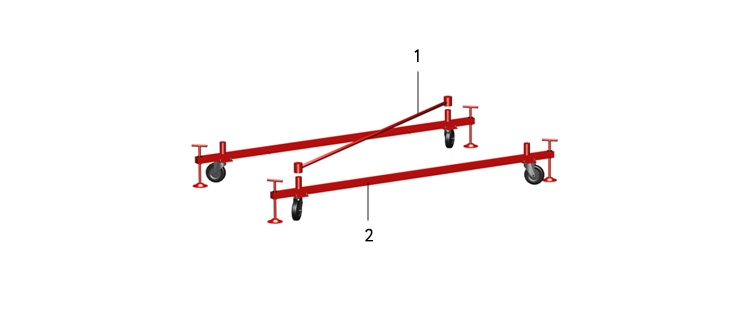

1. Сборка базы
— Установить на ровную площадку параллельно между собой две базы (1) замками внутрь.
— Сверху на базы установить объёмную диагональ (2).
— Упорными винтами выровнять базы по уровню горизонта.

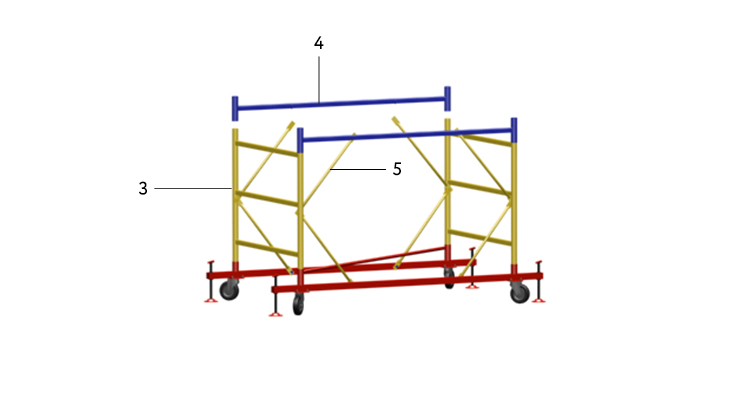

2. Сборка секции
— Вставить лестницы секции (3) в стаканы базы (1).
— Надеть на лестницы секции гантели секции (4).
— Закрепить конструкцию стяжками секции (5)
— Повторяя пункты 1,2,3, собрать вышку на требуемую высоту, установив объемные диагонали, согласно таблице комплектации.

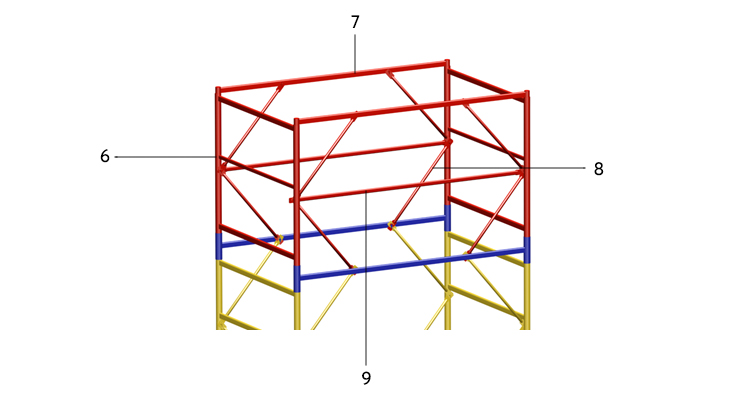

3. Сборка ограждения
— Вставить лестницы ограждения (6) в соединительные гантели
последней секции.
— Надеть на лестницы секции ограждения гантели ограждения (7).
— Закрепить гантель ограждения стяжками (8).
— Установить перекладины ограждений (9).

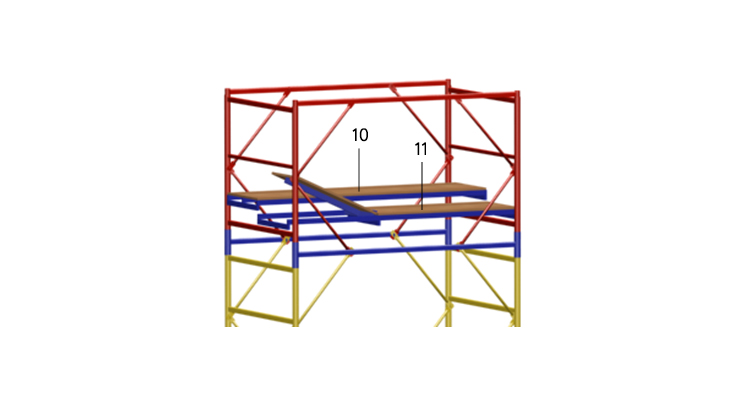

— Уложить на верхние поперечины лестниц последней секции настилы (10,11).

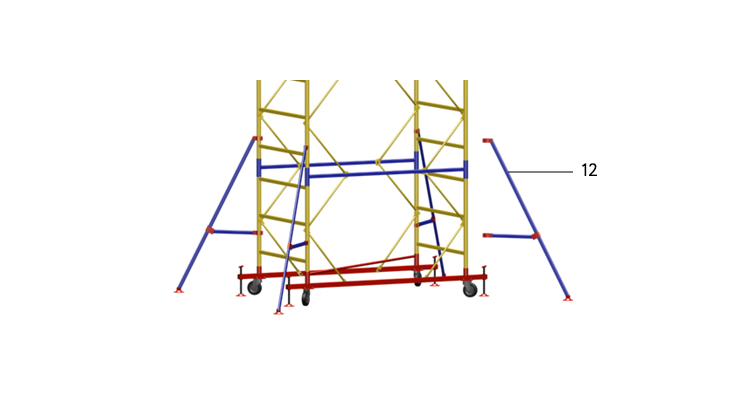

4. Сборка стабилизаторов
При сборке вышки высотой более пяти секций, у основания необходимо закрепить стабилизаторы (12) для дополнительной устойчивости.
